En esta publicación vamos a contarte todo de los elementos de elevación más comunes que se suelen emplear en la mayoría de sectores.

También vamos a ver los distintos accesorios que se acoplan a los distintos elementos y sus funciones: cables de acero, eslingas y cadenas.

Además, en TTM suministramos todos estos elementos, si te interesa adquirir alguno de los distintos elementos y accesorios de elevación puedes contactar con nosotros y te ayudaremos a elegir las mejores opciones del mercado para tus necesidades.



Eslingas

Las eslingas son quizá el elemento más común destinado al izado, fijación y arrastre de cargas.

Las eslingas pueden estar compuestas con diversos materiales, y este material deberá ser elegido según la finalidad que vaya a tener la eslinga: textil, poliéster y cadena.

Vamos a repasar los tipos de eslinga más comunes que se pueden encontrar en el mercado, pero antes debemos familiarizarnos con algunos de los términos relacionados con el uso de eslingas.



Términos y normativa

Los elementos de elevación disponen de una serie de características generales que deben ser especificadas en cada elemento y que nos ayudan a identificar las distintas propiedades del elemento.

Son las siguientes:

WLL (Límite de Carga de Trabajo CMU): Se refiere a la masa máxima que el equipo de elevación está autorizado a poder levantar en una operativa de trabajo.

BF (Fuerza de Ruptura): Hace referencia a la fuerza máxima alcanzada por el elemento durante la prueba de tensión estática, y nos indica el punto de ruptura del material.

SF (Factor de Seguridad): El factor de seguridad se refiere a la relación entre el límite de carga de trabajo y la fuerza de ruptura. Esta viene indicada por dos números, por ejemplo 4:1, lo que indica que el elemento tiene un factor de rotura de 4 veces la carga máxima útil.

MPF (Fuerza de Prueba de Manufactura): Este valor indica la carga que el fabricante ha empleado para probar el elemento o el conjunto del útil de elevación.

Elongación Total Final: Usado en cadenas. Hace referencia a la medida en porcentaje que la cadena se estira o elonga antes de romperse. Una cadena de 100cm que antes de la ruptura adquiere una longitud de 120cm tendrá una elongación del 20%.

EWL (Longitud Efectiva de Trabajo): Hace referencia al largo entre los puntos que sostienen la carga de un elemento de elevación (sin la carga).

Eslingas textiles

Las eslingas textiles son un elemento sumamente extendido por su gran resistencia, ligereza y flexibilidad.

Están formadas por una cinta tejida y cosida, o una serie de hilos de alta capacidad recubiertos por una tejido de protección tubular.

Todas las eslingas textiles están regidas por la norma UNE-EN 1492-1:2001+A1:2009, en la cual se especifican los distintos tipos de tejidos, anchos, métodos de evaluación y requisitos de seguridad que debe cumplir la eslinga.

Todas las eslingas deben de poseer una etiqueta identificativa con diferentes valores identificativos: fabricante, material, número de serie, CMU…

El color de esta etiqueta identifica de forma visual el material del que se compone la eslinga: Verde para poliamida, Azul para Poliéster y Marrón para polipropileno.

Según la norma las eslingas están catalogadas con un código de colores presente en la propia eslinga que indica la carga máxima de utilización, de esta forma se puede identificar rápidamente si la eslinga permite la elevación de la carga a la que va destinada.

El código de colores por el que se clasifican las eslingas textiles es el siguiente:



COLOR Carga máxima Elevación vertical Estrangulada Cesta paralelo Cesta 0 a 45º
Violeta 1 1 0.8 2.8 1.4
Verde 2 2 1.6 4.6 2.8
Amarillo 3 3 2.4 6.0 4.2
Gris 4 4 3.2 8.0 5.6
Rojo 5 5 4 10 7
Marrón 6 6 4.8 12 8.4
Azul 8 8 6.4 16 11.2
Naranja 10 10 8 20 14
Naranja 15 15 12 30 21
Naranja 20 20 16 40 28



Textiles Planas

Las eslingas textiles planas tienen forma de cinta apaisada y son las más comúnmente utilizadas para izado y fijación de cargas.

Están confeccionadas con material sintético de alta resistencia y se componen de una tira de material cosido, acabadas en dos ojos en los extremos, en los cuales se acoplan accesorios, como por ejemplo ganchos.

Este tipo de eslingas pueden estar confeccionadas con varias capas para aumentar su capacidad de carga y durabilidad.

Las eslingas planas o cinchas también se emplean en el trincaje de mercancías de todo tipo y en todos los medios por su gran resistencia y flexibilidad.

Eslingas textiles Tubulares

Las eslingas tubulares están compuestas por nudos infinitos con una cubierta tubular tejida.

Los hilos de poliéster de que se compone la eslinga están recubiertos por una manga exterior protectora fabricada igualmente en poliéster, lo que le otorga gran resistencia. Este tipo de eslinga esta ideada para la elevación de cargas pesadas, hasta 30 toneladas.

Eslingas Sin fin

Las eslingas sin fin es un tipo de eslinga que no posee un punto final, se trata de una única eslinga con forma circular.

Las eslingas sin fin tienen la particularidad de que se pueden rotar los puntos de enganche y carga, por lo que los puntos de presión no son siempre los mismos evitando el desgaste de una determinada zona de la eslinga.

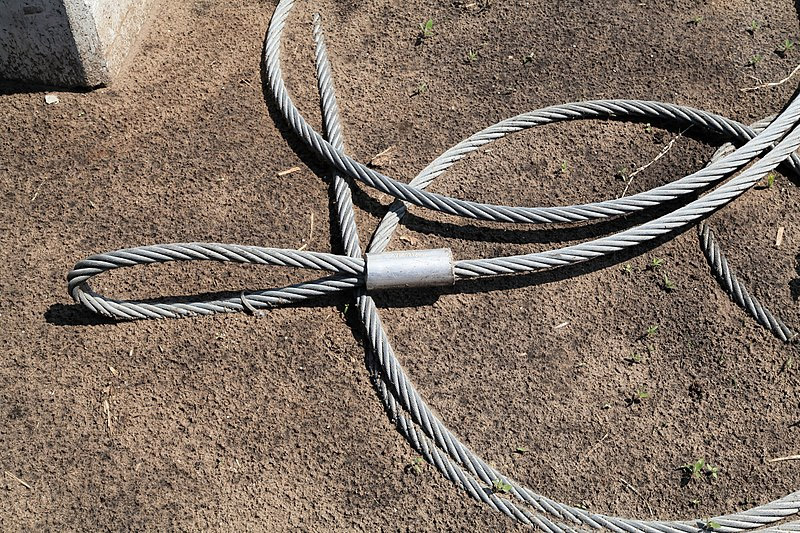

Eslingas de cable de acero

Las eslingas de cable de acero se componen de un cable y dos ojos en los extremos a los que se pueden acoplar distintos accesorios.

Las eslingas también pueden confeccionarse con varios ramales, 2, 3 o 4, formando lo que denominamos “pulpos de eslinga de cable”.

Son eslingas menos flexibles y menos manejables que las de poliéster, pero ofrecen la posibilidad de una mayor capacidad de carga.

Puedes ver información completa sobre cables de acero en nuestra publicación “Todo sobre los cables de acero”.

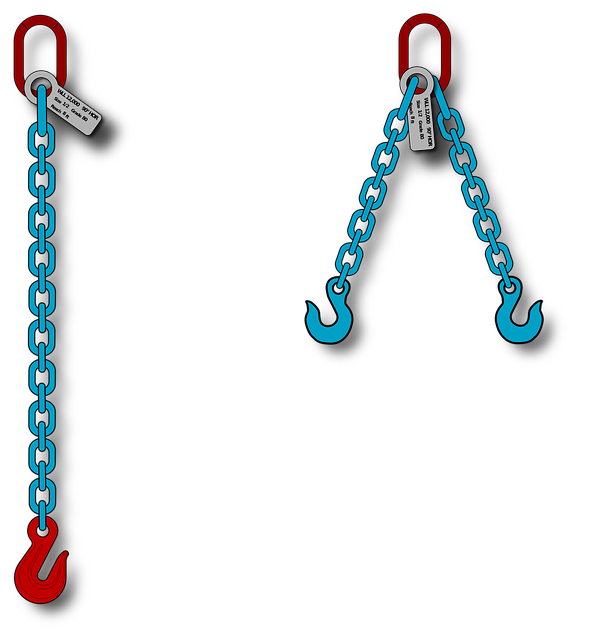

Eslingas de cadena

Como su propio nombre indica, estás cadenas están formadas por cadenas y son de gran resistencia y capacidad de carga.

A diferencia de las eslingas de cable, las de cadena son más flexibles y permiten una mayor operativa para según cierto tipo de carga.

Al igual que el resto de eslingas precisan de accesorios adicionales para llevar a cabo su función, como ganchos o pinzas.

En nuestro post sobre cadenas puedes encontrar información completa sobre los distintos tipos de cadena con la que se pueden fabricar las eslingas de cadena.

Accesorios

Los accesorios de elevación tienen una gran variedad de usos, se puede afirmar que existe un útil para cada necesidad.

Vamos a mostrarte los accesorios más comunes en el sector de los elementos para elevación y trincaje.

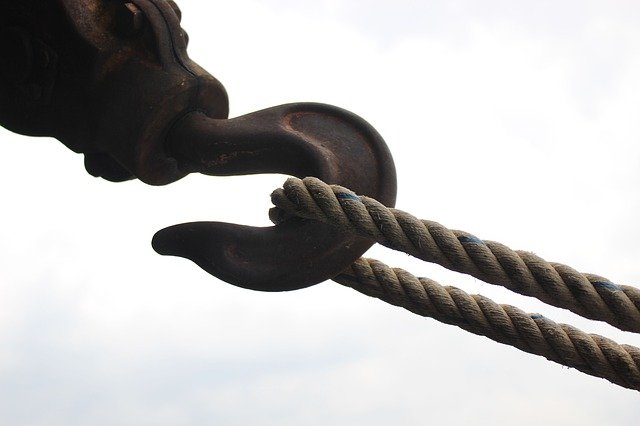

Ganchos

Los ganchos son sin duda el accesorio que más se emplea para la elevación de cargas, ya que un gancho en el extremo del cable de una grúa permite el uso de diversos útiles, como eslingas o redes de elevación.

Existe una amplia gama de ganchos que se adaptan a todo tipo de necesidades y cargas, el uso de un tipo u otro depende del fin para el que están diseñados.

Los tipos de gancho más comunes son los siguientes:

  • Gancho normal
  • Gancho con gatillo de seguridad
  • Gancho normal de ojo
  • Gancho de seguridad autocerrante
  • Ganchos de acortamiento
  • Ganchos de acortamiento de ojo
  • Gancho de horquilla

Para el uso de los ganchos de ojo se suele emplear un eslabón articulado.

Anillas

Las anillas o eslabones iniciales se suelen emplear para la confección de pulpos de varios ramales, ya sean de eslingas de poliéster, cadena o cable de acero.

Las anillas simples se emplean para la confección de pulpos de dos ramales.

Para la confección de pulpos de 3 o 4 ramales se emplean anillas múltiples, es decir, una anilla principal en la que se encuentran enlazadas ostras dos anillas.

Eslabón artículado

El eslabón articulado tiene múltiples usos como elemento de unión entre distintos útiles, por ejemplo, la fijación de un gancho a una cadena o la unión de una eslinga de cable con una pinza.

Pinzas y Garras

Las pinzas y garras para elevación son útiles que se suelen emplear en la elevación de cargas planas como chapas o vídrios, también se emplean en el izado de bidones en posición vertical.

Las garras están compuestas por una anilla superior, un sistema de apriete y una mordaza; estos tres elementos trabajan conjuntamente para fijar la caga al útil.

Las garras y pinzas suelen ejercer presión mediante el uso de una mordaza que aprieta al ser izada la carga, por lo que se genera más presión cuanta más pesada sea la carga.

En el mercado existen una gran variedad de garras y pinzas destinadas a diversos fines: elevación de vigas, chapas, tubos… existen soluciones para cualquier tipo de trabajo que se deba realizar.

Polipastos

Los polipastos son elementos que permiten la elevación de cargas ejerciendo una fuerza menos a la carga a desplazar.

Estos se componen de dos conjuntos de poleas, uno fijo y otro móvil, lo que permite distribuir el peso de la carga entre las distintas poleas.

Dependiendo del tipo de polipasto y el número de poleas móviles es posible elevar cargas pesadas con menos fuerza de la necesaria en el tiro directo.

Ligadores de cadena

Son elementos específicamente diseñados para poder tensar cadenas mediante el uso de ganchos.

Son elementos muy versátiles que permiten la fijación de cargas mediante el uso de cadenas, en trincaje de cargas de gran volumen y peso son muy útiles para mantener los elementos perfectamente fijados.

Conclusión sobre los elementos de elevación

Todos los elementos y accesorios destinados a una operativa o trincaje deben cumplir las normativas CE y estar al día de su revisión periódica para poder cumplir su función con todas las garantías de seguridad.

Emplea solo elementos homologados y asegúrate de que todos los operarios tienen los conocimientos para el manipulado y mantenimiento de estos elementos de elevación y accesorios.

Si tienes cualquier duda acerca puedes consultarnos acerca del material que podemos suministrarte, en TTM solo te ofrecemos la máxima calidad y todas las garantías.

Son muchos los clientes que ya confían en TTM para el suministro de eslingas y cables, solicita tu presupuesto sin compromiso.
