La elección correcta de cables de acero y accesorios de elevación es una decisión crítica en operaciones industriales, portuarias y de construcción.
La normativa europea es estricta y exigente, pero asegurar su cumplimiento no solo previene accidentes graves, sino que protege legalmente a tu empresa ante auditorías, inspecciones y posibles sanciones.
En esta guía técnica te mostraremos cómo seleccionar los mejores cables y accesorios conforme a la legislación vigente, qué requisitos debes verificar, y cómo implementar un sistema de revisión y mantenimiento que garantice la seguridad de tus operaciones.
¿Por Qué Es Importante Elegir Correctamente los Cables de Acero?
Los fallos en accesorios de elevación pueden provocar:
- Accidentes laborales graves con riesgo para la vida de los trabajadores
- Pérdidas económicas por paradas de producción y reparaciones
- Sanciones legales y multas por incumplimiento de normativa europea
- Problemas de seguros si se comprueba negligencia en la selección
- Daños reputacionales en la imagen corporativa
Por eso, conocer las normas europeas y aplicarlas correctamente es imprescindible.
Marco Normativo: Regulaciones Europeas Clave para Cables y Accesorios
En Europa, dos marcos legales regulan los cables de acero y accesorios de elevación:
1. Norma EN 12385 – El Estándar de Cables de Acero
La EN 12385 es la norma madre que especifica los requisitos técnicos para los cables de acero utilizados en operaciones de elevación. Incluye:
- Especificaciones de fabricación y composición de alambres
- Ensayos de resistencia y control de calidad obligatorio
- Clasificación según aplicaciones: grúas, polipastos, ascensores, equipos marinos, etc.
- Factores de seguridad mínimos según carga y uso
- Requisitos de trazabilidad y documentación
La norma se subdivide en partes específicas según la aplicación (EN 12385-1 para cables generales, EN 12385-2 para grúas, etc.).
2. Directiva de Máquinas 2006/42/CE – Requisitos Legales de Comercialización
Todo accesorio de elevación debe cumplir con esta directiva, que exige:

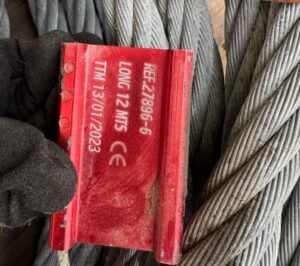

- Marcado CE visible y permanente en el producto
- Declaración de Conformidad del fabricante
- Manual de instrucciones en idioma del usuario
- Evaluación de riesgos y certificación de seguridad
- Responsabilidad del fabricante ante defectos o fallos
Otras Normas Complementarias Importantes
- EN 13155: Accesorios amovibles de elevación (ganchos, grilletes, eslingas)
- EN 13414: Eslingas de cable de acero – Seguridad y requisitos de marcaje
- ISO 16841:2014: Ojales de tiro para instalaciones de cable
Requisitos Básicos Obligatorios para Cables y Accesorios
Antes de comprar cualquier cable o accesorio, verifica que cumpla estos requisitos fundamentales:
| Requisito | Especificación | Documentación |
|---|---|---|
| Norma técnica | Fabricado según EN 12385 u otra norma aplicable | Certificado de conformidad |
| Marcado CE | Grabado de forma visible e indeleble | Fotografía de verificación |
| Declaración de Conformidad | Documento del fabricante | Original en archivo |
| Manual de instrucciones | Completo, en idioma español | Copia en formato físico o digital |
| Ensayos documentados | Resistencia, dureza, elasticidad | Informes de laboratorio acreditado |
| Trazabilidad | Lote, fecha, fabricante identificables | Registro de adquisición |
⚠️ Regla de oro: Si no encuentras al menos 3 de estos requisitos documentados, no compres el producto. Es señal de que no cumple normativa.

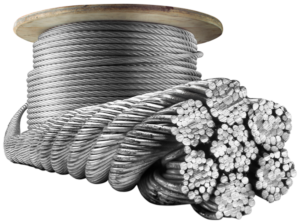

Tipos de Cables de Acero: Características y Aplicaciones
Existen varios tipos de cables de acero, cada uno diseñado para aplicaciones y condiciones específicas. Conocer sus diferencias es clave para elegir el correcto:
1. Cables Normales de Elevación
Composición: Alambres gruesos en estructura de torón (típicamente 6×19, 6×36 u 8×19)
Características:
- Mayor rigidez y resistencia a flexión
- Excelente resistencia al rozamiento
- Menos flexible que otros tipos
- Mayor durabilidad en tracción estática
Aplicaciones ideales: Tracción estática, poleas fijas, grúas tower, estructuras fijas
Norma: EN 12385-1 para cables generales
2. Cables Antigiratorios (Rotación Controlada)
Composición: Diseño especial de torón en sentido contrario para compensar torsión
Características:
- Evita la rotación bajo carga dinámica
- Imprescindibles en grúas y polipastos
- Reducen vibraciones y desgaste
- Aumentan la vida útil del cable
Aplicaciones ideales: Grúas de carga, polipastos, elevacargas, cargas suspendidas
Norma: EN 12385-4 específica para cables antigiratorios
3. Cables Espirales y Planos
Composición: Alambres finos entrelazados en patrón espiral o plano
Características:
- Mayor flexibilidad que cables normales
- Mejor adaptación a poleas pequeñas
- Menos resistencia a rozamiento
- Ideal para aplicaciones dinámicas
Aplicaciones ideales: Ascensores, maquinaria industrial, sistemas de movimiento repetitivo
4. Cables Cerrados y Cordones Triangulares
Composición: Estructura compacta sin espacio entre torones
Características:
- Máxima resistencia a grandes cargas
- Excelente protección contra corrosión
- Ideal para cargas muy pesadas
- Menor flexibilidad
Aplicaciones ideales: Elevación de cargas excepcionales, equipos marinos, estructuras offshore
Norma: EN 12385-5 para cables cerrados
Tabla Comparativa: ¿Cuál es el Cable Más Adecuado para Tu Aplicación?
| Tipo de Cable | Flexibilidad | Resistencia | Mejor para | Costo Relativo |
|---|---|---|---|---|
| Normales | Media | Alta | Elevación estática, tracción | €€ |
| Antigiratorios | Media-Alta | Alta | Grúas, polipastos | €€€ |
| Espirales/Planos | Alta | Media | Ascensores, maquinaria | €€ |
| Cerrados | Baja | Muy Alta | Cargas excepcionales, marino | €€€€ |
5 Factores Técnicos Clave para Seleccionar el Cable Correcto
Antes de comprar, necesitas calcular y considerar estos parámetros:
1. Carga Máxima de Trabajo (CMT)
Es el peso máximo que el cable debe soportar de forma segura.
Cálculo:
- Identifica el peso máximo real que se va a elevar
- Multiplica por el factor de seguridad (típicamente 4-6 según normativa)
- Selecciona un cable cuya resistencia a la ruptura mínima supere este valor
Ejemplo: Si elevas 1.000 kg con factor de seguridad 5, necesitas un cable con resistencia mínima de 5.000 kg
Documento a consultar: Hoja técnica del fabricante con carga de ruptura garantizada
2. Diámetro o Sección del Cable
El diámetro debe calcularse según norma EN 12385, considerando:
- Número de poleas por las que pasará el cable
- Velocidad de movimiento (estática vs dinámica)
- Número de ciclos de carga esperados durante la vida útil
- Factores ambientales que afecten la resistencia
Recomendación: Usa diámetros normalizados (8mm, 10mm, 12mm, 14mm, 16mm, 19mm, etc.) para garantizar compatibilidad con accesorios certificados.
3. Composición: Tipo de Alambres y Estructura de Torones
La estructura interna del cable afecta a su desempeño:
Alambres finos vs gruesos:
- Alambres finos (más torones): Mayor flexibilidad, menor resistencia al rozamiento
- Alambres gruesos (menos torones): Mayor resistencia a desgaste, menos flexibles
Estructura típica: 6×19, 6×36, 8×19, 8×36 (torones x alambres/torón)
Elección según aplicación:
- Tracción estática → 6×19 (más resistencia a rozamiento)
- Movimiento repetitivo → 6×36 (más flexible)
- Poleas pequeñas → 8×36 (máxima flexibilidad)
4. Núcleo del Cable («Alma» del Cable)
El núcleo es el corazón del cable y puede ser:
Núcleo de Fibra Textil (NF):
- ✅ Mayor flexibilidad
- ✅ Mejor amortiguación
- ❌ Menos resistente a humedad y calor
- Uso: Interiores, operaciones normales
Núcleo Metálico (NM):
- ✅ Mayor resistencia total
- ✅ Mejor en ambientes húmedos/salinos
- ✅ Resiste mejor el calor
- ❌ Menos flexible
- Uso: Exteriores, ambientes marinos, temperaturas altas
Recomendación SEO: Para trabajos en puertos, elige cable con núcleo metálico. Para grúas interiores, núcleo de fibra es suficiente.
5. Galvanización y Tratamientos de Protección
El galvanizado es crucial para evitar corrosión:
Tipos de galvanizado (según EN 12385-2):
| Tipo | Características | Ambiente |
|---|---|---|
| Galvanizado Normal (Z) | Recubrimiento estándar de zinc | Interior, industrial normal |
| Galvanizado Mejorado (ZZ) | Doble recubrimiento | Exterior, ambientes corrosivos |
| Inoxidable (SS) | Acero inoxidable, resistencia máxima | Marino, químicos, temperaturas altas |
Accesorios de Elevación: Requisitos, Tipos y Selección
Los accesorios son tan importantes como el cable. Una eslinga defectuosa puede causar el mismo desastre que un cable roto.
Requisitos Obligatorios para Accesorios (Norma EN 13155)
Antes de comprar cualquier accesorio (gancho, grilleta, eslinga), verifica que cumpla:
- ✅ Marcado CE grabado en metal de forma indeleble
- ✅ Número de lote y año de fabricación identificables
- ✅ Carga máxima de trabajo (CMT) visible en accesorio
- ✅ Ensayos de resistencia documentados con informes
- ✅ Manual de instrucciones en español con mantenimiento
- ✅ Declaración de Conformidad del fabricante
- ✅ Sistemas de seguridad contra desprendimiento (seguros, tuercas almenadas)
- ✅ Tratamiento contra corrosión (galvanizado o protección similar)
Tipos Principales de Accesorios de Elevación

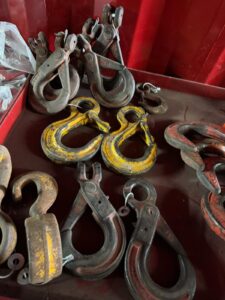

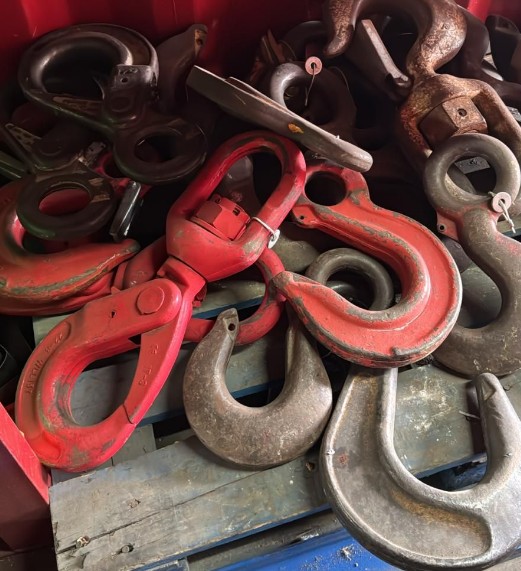

1. Ganchos de Carga
Tipos: Gancho simple, gancho doble, gancho de peso
Requisitos clave:
- Material: Acero forjado de calidad (típicamente grado 6-8)
- Sistema de seguridad: Tuerca almenada y pasador de seguridad
- Carga máxima grabada en el gancho
- Radio de curvatura suficiente para alojar varios diámetros de cable
Normativa: EN 13155, EN ISO 4409
Precio relativo: €-€€ (los más económicos pero críticos)

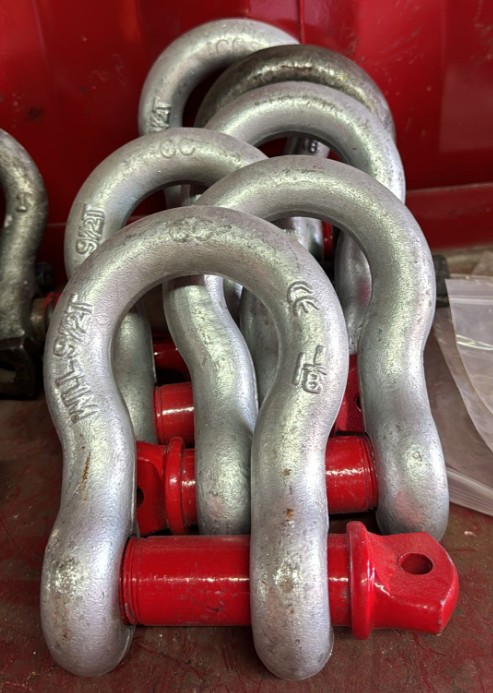

2. Grilletes
Tipos: Grilleta tipo O, tipo D, tipo alargada
Requisitos clave:
- Material: Acero forjado de alta resistencia
- Espiga con tuerca almenada y pasador de seguridad
- Carga máxima indicada claramente
- Certificación de ensayos dinámicos
Normativa: EN 13155, DIN 580 (grillete de anilla), DIN 81915 (grillete de espiga)
Precio relativo: €€-€€€

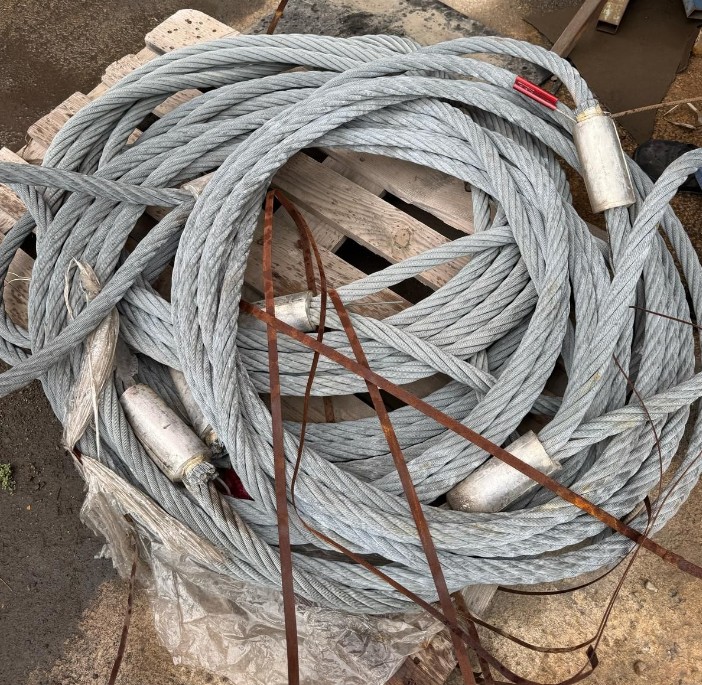

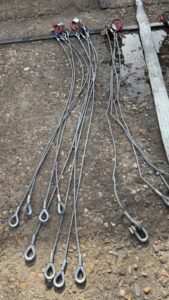

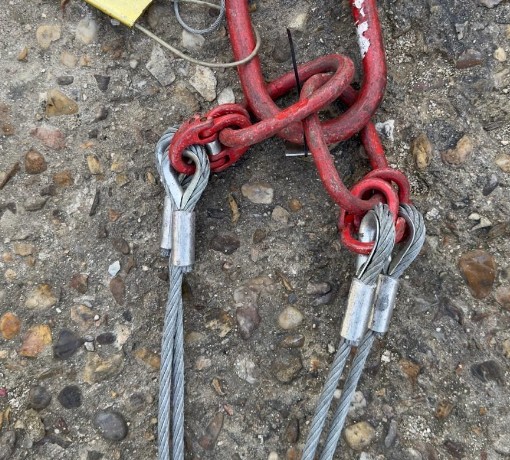

3. Eslingas de Cable de Acero
Composición: Cable de acero + terminales metálicos (ojales, casquillos) + ganchos
Requisitos clave:
- Certificación según EN 13414 (eslingas de cable de acero)
- Marcado CE en etiqueta o metal
- Información de CMT, ángulo máximo, número de ramales
- Terminales prensados conforme a normativa
- Libre de defectos de fabricación
Configuraciones: 1 ramal, 2 ramales, 4 ramales, eslingas con compensador de carga
Normativa: EN 13414-1 (requisitos generales), EN 13414-2 (eslingas con ojales de tiro)
Precio relativo: €€€ (varía según diámetro y longitud)

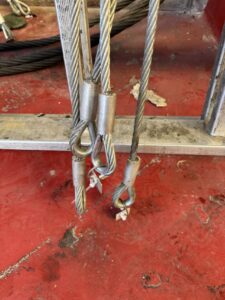

4. Terminales y Ojales (Según ISO 16841:2014)
Tipos: Ojal de tiro, casquillo prensado, terminal de horquilla
Requisitos clave:
- Material compatible con diámetro del cable
- Prensado conforme a normativa de presión
- Ausencia de fisuras o deformaciones
- Resistencia mínima garantizada en documentación
Normativa: ISO 16841:2014 (especificación general), EN 12239 (casquillos)
Procedimiento Paso a Paso para Seleccionar Cables y Accesorios
Sigue este checklist para no olvidar nada:
Paso 1: Definir los Parámetros de Operación
Antes de cualquier cosa, responde estas preguntas:
- ¿Cuál es la carga máxima a elevar en kilogramos?
- ¿Es carga estática o dinámica (con movimientos repetitivos)?
- ¿Cuál es el ambiente de trabajo? (interior, exterior, marino, químicos, temperatura)
- ¿Qué maquinaria o grúa se va a utilizar? (especificaciones del fabricante)
- ¿Cuál es la frecuencia de uso esperada? (ciclos/año)
- ¿Existen normas específicas del sector? (puertos, construcción, industria)
Paso 2: Consultar Normas Aplicables
Identifica qué normas te aplican:
| Elemento | Norma Principal | Consultar |
|---|---|---|
| Cables de acero (general) | EN 12385-1 | Composición, diámetro, resistencia |
| Cables para grúas | EN 12385-2 | Factores de seguridad específicos |
| Cables antigiratorios | EN 12385-4 | Especificaciones antirotación |
| Accesorios (ganchos, grilletes) | EN 13155 | CMT, ensayos, marcado |
| Eslingas de cable | EN 13414 | Configuraciones, ángulos, fatiga |
| Ojales de tiro | ISO 16841:2014 | Tipos, presiones de prensado |
Paso 3: Calcular Diámetro y Capacidad Necesaria
Realiza estos cálculos:
- Carga nominal × Factor de seguridad (4-6) = Resistencia mínima requerida
- Consulta tablas de resistencia en función del diámetro (en ficha técnica)
- Selecciona el diámetro normalizad que supere este valor
- Confirma que la maquinaria soporta ese diámetro (poleas, pastecas, etc.)
Ejemplo:
- Carga = 2.000 kg
- Factor de seguridad = 5
- Resistencia requerida = 10.000 kg
- Seleccionar cable con resistencia mínima ≥ 10.000 kg de ruptura
Paso 4: Solicitar Documentación al Proveedor
Antes de comprar, exige al proveedor:
- ✅ Ficha técnica completa con composición (estructura de torones)
- ✅ Certificado de resistencia a la ruptura de lotes específicos
- ✅ Declaración de Conformidad CE original
- ✅ Ensayos de laboratorio realizados por entidad acreditada (ILAC)
- ✅ Trazabilidad del lote (año, número de serie)
- ✅ Manual de mantenimiento e inspección en español
- ✅ Comprobante de marcado CE (foto del producto marcado)
Nota: Un proveedor serio siempre tiene esto documentado. Si no lo proporciona, busca otro.
Paso 5: Verificar Compatibilidad entre Componentes
Todos los elementos deben estar optimizados para trabajar juntos:
- El diámetro del cable debe coincidir con los accesorios
- La CMT del gancho debe ser ≥ a la carga máxima
- Los ángulos de trabajo de las eslingas no deben exceder los permitidos (típicamente 60°)
- El tipo de núcleo debe ser compatible con el ambiente
- El galvanizado debe ser igual en cable y accesorios para evitar corrosión galvánica
Paso 6: Revisión Periódica y Registro Documental
Implementa un sistema de control:
- 📋 Registro de adquisición con proveedores y fechas
- 📋 Inspecciones visuales mensuales documentadas
- 📋 Revisión técnica anual por experto acreditado
- 📋 Ensayos de resistencia cada 2-3 años (según normativa)
- 📋 Plan de mantenimiento preventivo formalizado
- 📋 Base de datos digital con historial completo
Ventaja: Ante una inspección de autoridades, estos registros demuestran cumplimiento normativo.
Errores Comunes al Seleccionar Cables y Accesorios (¡Evítalos!)
❌ Error 1: Seleccionar Cable sin Factor de Seguridad Adecuado
Problema: Calcular la capacidad solo por la carga nominal, sin multiplicar por factor de seguridad
Consecuencia: Cable en límite de resistencia, fatiga prematura, posible ruptura
Solución: Multiplicar siempre por factor 4-6 según norma y aplicación
❌ Error 2: Comprar Accesorios de Calidad Dudosa o sin Certificar
Problema: Elegir ganchos o grilletes baratos sin marcado CE
Consecuencia: Fallos inesperados, responsabilidad legal en caso de accidente
Solución: Siempre exigir certificación EN 13155 y marcado CE visible
❌ Error 3: No Considerar el Ambiente de Trabajo
Problema: Usar cables con núcleo de fibra en ambiente marino/salino
Consecuencia: Corrosión acelerada, pérdida rápida de resistencia
Solución: Usar núcleo metálico y galvanizado mejorado en ambientes corrosivos
❌ Error 4: Ignorar la Compatibilidad de Diámetros
Problema: Usar cable de 12mm con accesorios para 10mm
Consecuencia: Cable desliza en ganchos, concentración de esfuerzos, ruptura
Solución: Verificar que cable y accesorios tengan el mismo diámetro nominal
❌ Error 5: No Documentar Revisiones y Mantenimiento
Problema: Realizar inspecciones pero no guardar registros
Consecuencia: Sin prueba de cumplimiento normativo ante auditoría
Solución: Crear registro físico o digital de todas las inspecciones y reparaciones
❌ Error 6: Reparar Cables Dañados en Lugar de Reemplazar
Problema: Intentar «reparar» un cable con empalmes improvisados
Consecuencia: Punto débil que fallará bajo carga
Solución: Reemplazar inmediatamente cualquier cable con defectos, aunque sean mínimos
Preguntas Frecuentes (FAQ) sobre Selección de Cables y Accesorios
¿Cuál es la diferencia entre marcado CE y Declaración de Conformidad?
Marcado CE: Símbolo físico grabado en el producto, indica que cumple directiva 2006/42/CE
Declaración de Conformidad: Documento del fabricante que especifica qué normas cumple, números de serie, ensayos realizados
Necesitas ambos. Ambos deben estar presentes y válidos.
¿Cómo sé si un cable está en buen estado sin ensayos?
Inspección visual básica:
- ❌ Óxido visible = Corrosión, reducción de resistencia
- ❌ Alambres rotos = Daño estructural
- ❌ Deformaciones o aplastamientos = Carga excesiva
- ❌ Separación de torones = Desgaste interno
Si ves alguno de estos, retira el cable inmediatamente. Para verificación completa, necesitas ensayo de laboratorio anual.
¿Puedo mezclar cables y accesorios de diferentes marcas/proveedores?
Técnicamente sí, pero:
- Todos deben cumplir las mismas normas EN (EN 12385, EN 13155, etc.)
- Diámetros y capacidades deben ser exactamente compatibles
- Galvanizados deben ser similares (evitar corrosión galvánica)
- Documentación de cada componente es responsabilidad tuya
Recomendación: Es más seguro usar kits completos del mismo fabricante, con documentación de compatibilidad garantizada.
¿Cuál es la vida útil típica de un cable de acero?
Depende de:
- Uso: Estático (15-20 años) vs dinámico con ciclos (5-10 años)
- Ambiente: Interior (más años) vs marino (menos años)
- Mantenimiento: Inspecciones regulares extienden la vida útil
- Carga: Trabajo cerca del límite (acorta vida); trabajo con holgura (alarga vida)
Recomendación: Reemplazar cables cada 10 años como máximo, aunque estén en aparente buen estado. La normativa europea lo exige para operaciones críticas.
¿Dónde compro cables y accesorios certificados en Europa?
Opciones confiables:
- Distribuidores autorizados: Contacta directamente con fabricantes principales (Bridon, DSM, Lang, etc.)
- Proveedores especializados: Empresas de suministros industriales con certificación ISO 9001
- Verificación: Exige referencias de clientes, números de acreditación, laboratorios de ensayo ILAC
Rojo: ⛔ No compres en plataformas genéricas sin garantía de certificación. El riesgo de producto falsificado es alto.
Normas Europeas Más Relevantes – Referencia Rápida
Ten esta lista a mano para consultas rápidas:
| Norma | Aplicación | Qué Especifica |
|---|---|---|
| EN 12385-1 | Cables de acero general | Composición, diámetro, resistencia mínima, clasificación |
| EN 12385-2 | Cables para grúas y ascensores | Factores de seguridad, limitaciones de poleas, fatiga |
| EN 12385-4 | Cables antigiratorios | Especificaciones para rotación controlada |
| EN 12385-5 | Cables cerrados y cordones | Cables de máxima resistencia para cargas excepcionales |
| EN 13155 | Accesorios de elevación | Ganchos, grilletes, requisitos de ensayo, marcado CE |
| EN 13414-1 | Eslingas de cable – Requisitos | Seguridad, especificaciones generales, información de uso |
| EN 13414-2 | Eslingas de cable – Ojales de tiro | Configuración con ojales, ángulos máximos, CMT |
| ISO 16841:2014 | Ojales de tiro | Tipos, presiones de prensado, tolerancias |
| 2006/42/CE | Directiva de Máquinas | Requisitos legales de comercialización, marcado CE, DeclarConf |
Mantenimiento e Inspección Según Normativa Europea
|No basta con seleccionar correctamente; debes mantener los cables en óptimas condiciones durante toda su vida útil. La inspección y el mantenimiento de elementos de elevación es una parte fundamental de cualquier operación industrial o de construcción.
¿Por Qué es Crucial el Mantenimiento Periódico?
La inspección y el mantenimiento adecuados no son opcionales, sino requisitos legales en Europa. Estos procesos son fundamentales por varias razones:
- 🛡️ Seguridad del personal: Previene accidentes laborales graves, lesiones y pérdida de vidas
- 📋 Cumplimiento legal: Evita multas de €1.000 a €50.000 por incumplimiento normativo
- 💰 Economía: Las inspecciones regulares previenen paradas costosas de producción
- ⏱️ Vida útil: El mantenimiento preventivo extiende significativamente la vida de los equipos
- 📊 Trazabilidad: Los registros demuestran cumplimiento ante auditorías oficiales
- 🏢 Reputación: Evidencia compromiso corporativo con la seguridad
Plan de Inspección Completo Según Normativa

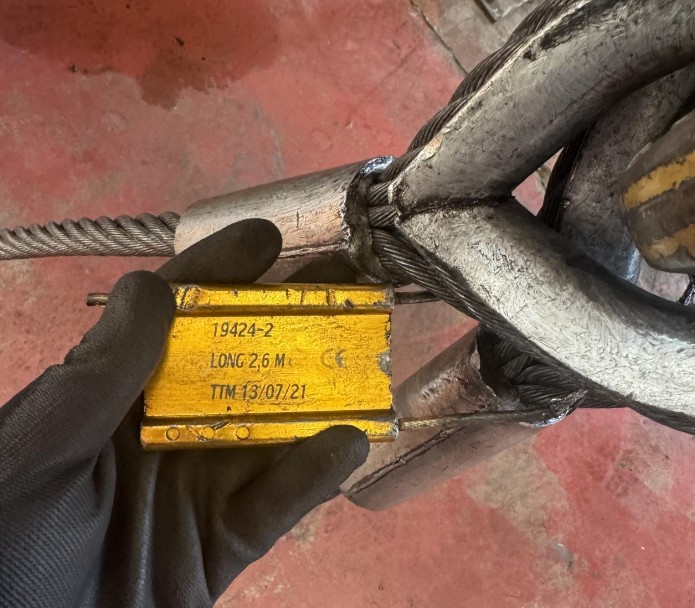

📌 INSPECCIÓN VISUAL DIARIA (Antes de Cada Uso)
Duración: 2-3 minutos por cable
Responsable: Operario/Supervisor (SIN necesidad de certificación)
Puntos críticos a revisar:
- ✅ Óxido visible o corrosión: Cualquier decoloración, manchas marrones u oxidación visible
- ✅ Alambres rotos o deshilachados: Inspecciona cada zona visible del cable
- ✅ Deformaciones, nudos o aplastamientos: Cambios en la forma cilíndrica del cable
- ✅ Torones separados: Compactación deficiente, separación entre torones
- ✅ Terminales móviles: Las conexiones (ojales, casquillos) deben estar bien fijadas
- ✅ Ganchos deformados o agrietados: Busca deformación plástica o grietas

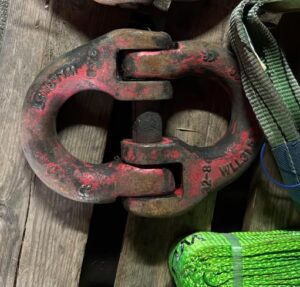

- ✅ Grilletes con seguro en su lugar: Tuercas almenadas y pasadores de seguridad presentes
- ✅ Eslingas intactas: Sin daño en costuras, tejidos o terminales prensados
- ✅ Lubrificación: Cadenas bien engrasadas, sin oxidación
⚠️ ACCIÓN INMEDIATA SI ENCUENTRAS DEFECTOS: Retira el cable/accesorio de servicio. NO lo uses bajo ninguna circunstancia. Marca con etiqueta roja de «No usar».
Documentación: Registro simple: Fecha, hora, observaciones, responsable
📊 INSPECCIÓN TÉCNICA MENSUAL (Solo si Uso Muy Intenso)
Duración: 30-45 minutos por cable
Responsable: Supervisor técnico o Técnico entrenado
Herramientas necesarias:
- Calibrador digital para medir diámetros
- Lupa o luz LED potente
- Cinta métrica
- Cámara para documentar estado
- Formulario de inspección
Procedimiento detallado:
- 📐 Medición de diámetro en 3 puntos diferentes (inicio, mitad, final)
- 🔍 Conteo de alambres rotos en tramos de 1 metro (máximo 6 por metro antes de retirar)
- 🔗 Revisión de tuercas y pasadores en accesorios (deben estar seguros)
- 📸 Fotografías del estado general del cable y cualquier defecto encontrado
- ✍️ Entrada detallada en registro de inspección con mediciones
- 🧪 Prueba de carga simple (si es aplicable): Verificar comportamiento del cable bajo ligera tensión
Criterios de Retiro en Inspección Mensual:
- ❌ Más de 6 alambres rotos en 1 metro de longitud
- ❌ Reducción de diámetro > 3% respecto al nominal
- ❌ Corrosión que afecte > 10% de la sección transversal
- ❌ Separación de torones o cable «abierto»
- ❌ Deformaciones visibles (aplastamientos, codos)
🏆 REVISIÓN TÉCNICA ANUAL (OBLIGATORIA según EN 12385 y EN 13155)
Duración: 8-16 horas por lote de cables
Responsable: Especialista acreditado CERTIFICADO por organismo independiente (ISO 9001, ISO 17020 o similar)
NOTA LEGAL: La normativa europea exige que esta inspección sea realizada por agente externo que cuente con certificaciones necesarias para avalar dichas inspecciones. Los registros internos NO son válidos legalmente.
Incluye obligatoriamente:
- 🔬 Inspección visual completa y documentada en todas las superficies
- 💪 Ensayos de resistencia a la ruptura en muestra del cable (en laboratorio)
- 📏 Control dimensional: Diámetro, longitud, composición de torones
- ⚗️ Análisis químico: Si se sospecha falsificación o cambio de material
- 🧲 Pruebas no destructivas (END): Ultrasonidos o partículas magnéticas para detectar defectos internos
- 🏭 Verificación de marcado CE y número de serie
- 📋 Informe técnico oficial con recomendaciones y limitaciones de uso
- 🔐 Certificado de inspección sellado por laboratorio acreditado
Documentación a conservar: Informe original en archivo mínimo 5 años (según normativa europea)
Importancia: Esta revisión técnica es obligatoria según normativa europea para garantizar cumplimiento legal.
Puedes solicitar un presupuesto para tu revisión de elementos de elevación en nuestra web en la página de contacto.
También tienes información completa sobre las revisiones periódicas en nuestro post Guía completa sobre revisiones de elementos de elevación
🔄 REVISIONES ESPECÍFICAS POR TIPO DE ELEMENTO
Cables de acero:
- Inspección visual: Diaria (antes de cada uso)
- Inspección completa: Cada 3-6 meses (según intensidad de uso)
- Revisión técnica anual: OBLIGATORIA con certificado
- Reemplazo máximo: Cada 10 años, incluso si parecen estar en buen estado

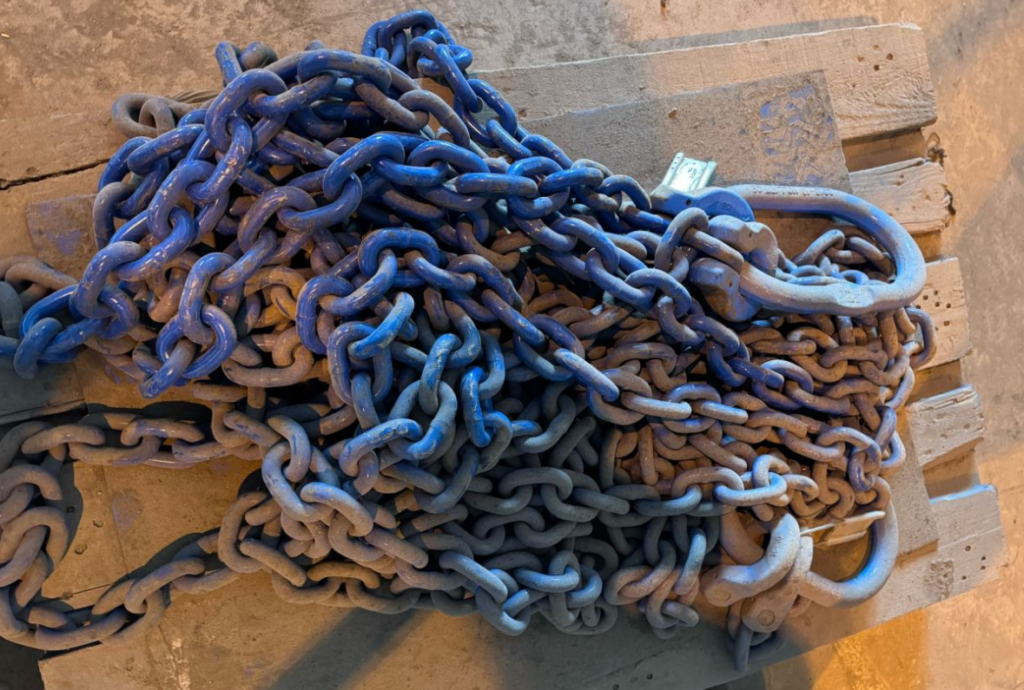

Eslingas de cadena o cable:
- Inspección visual: Antes de cada uso
- Inspección técnica: Cada 6-12 meses según normativa EN 13414
- Revisión anual: OBLIGATORIA
- Reemplazo: Según recomendación de inspección técnica
Cadenas:
- Inspección visual: Antes de cada uso
- Inspección técnica: Cada 12 meses (o cada 6 meses en uso intenso)
- Revisión certificada: Anual según EN 818-1
Ganchos:
- Inspección visual: Antes de cada uso (especialmente abertura y sistema de seguridad)
- Inspección técnica: Cada 12 meses
- Revisión anual: OBLIGATORIA según EN 13155
Criterios de Retiro INMEDIATO (Sin Esperas)
Retira un cable o accesorio de servicio AHORA si existe alguno de estos defectos:
| DEFECTO CRÍTICO | RAZÓN DE RETIRO | RIESGO |
|---|---|---|
| ❌ >6 alambres rotos/metro | Pérdida de resistencia estructural | RUPTURA INMINENTE |
| ❌ Reducción diámetro > 3% | Desgaste excesivo por fatiga | FALLO POR FATIGA |
| ❌ Corrosión > 10% sección | Debilitamiento de alambres | RUPTURA INESPERADA |
| ❌ Separación de torones | Estructura descompuesta | COLAPSO INMEDIATO |
| ❌ Deformaciones (nudos, codos) | Concentración de esfuerzos | FRACTURA LOCALIZADA |
| ❌ Grietas en terminales prensadas | Desprendimiento de ojal | LIBERACIÓN DE CARGA |
| ❌ Gancho deformado o agrietado | Pérdida de sujeción | CAÍDA DE CARGA |
| ❌ Cumplimiento de 10 años | Normativa europea máximo | FATIGA MATERIAL |
Recomendación: Si observas CUALQUIERA de estos defectos, NO esperes a la inspección anual. Retira el cable inmediatamente y reemplaza por uno nuevo certificado.
Identificación de Problemas Comunes Durante Inspecciones
Problema: DESGASTE
Síntomas: Reducción visible de diámetro, alambres afilados o puntiagudos, pérdida de flexibilidad
Causas: Fricción repetitiva, rozamiento contra poleas, sobrecarga crónica
Solución: Medir diámetro con calibrador. Si reduce > 3%, RETIRAR cable

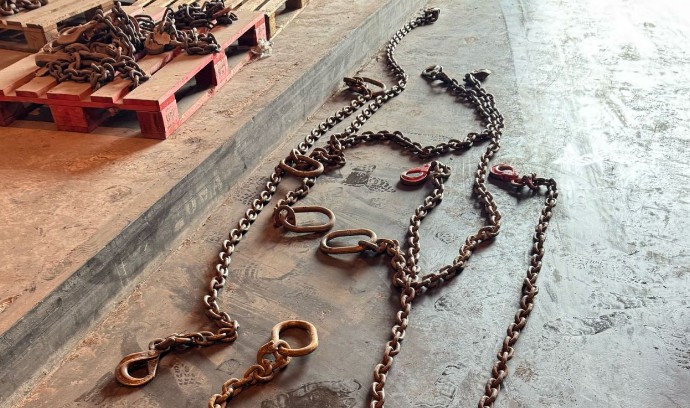

Problema: CORROSIÓN
Síntomas: Manchas rojas/marrones, aspecto opaco, pérdida de brillo galvanizado
Causas: Exposición a humedad, ambiente salino (marino), químicos corrosivos
Solución: Si afecta > 10% de la sección, RETIRAR. Usar lubricantes anticorrosión en cadenas
Problema: GRIETAS O FRACTURAS INTERNAS
Síntomas: Difíciles de ver visualmente. Cable sigue pareciendo intacto pero falla bajo carga
Causas: Fatiga por carga cíclica, flexión repetitiva en poleas pequeñas, accidentes ocultos
Solución: Realizar pruebas no destructivas (ultrasonidos) cada 2-3 años en elementos críticos
Problema: DEFORMACIÓN (NUDOS, APLASTAMIENTOS, CODOS)
Síntomas: Bultos o depresiones visibles en la superficie cilíndrica
Causas: Sobrecarga puntual, cables sobrecargados contra estructura, impactos
Solución: RETIRAR inmediatamente. El cable no recuperará su forma original
Problema: DESGASTE EN CONEXIONES (GANCHOS, GRILLETES)
Síntomas: Juego o movimiento excesivo en la conexión, desgaste en pivotes, grietas en los bordes
Causas: Uso continuo, falta de lubricación, choque con estructuras
Solución: Reemplazar elemento de conexión. Las reparaciones soldadas NO son válidas legalmente
Herramientas y Equipos Necesarios para Inspecciones
| Herramienta | Función | Disponibilidad |
|---|---|---|
| Calibrador digital | Medir diámetros de cables (precisión 0.1mm) | Equipo estándar |
| Linterna LED potente | Iluminación para inspecciones visuales detalladas | Equipo estándar |
| Lupa de aumento (10x) | Inspeccionar grietas y defectos pequeños | Equipo estándar |
| Cinta métrica (5m) | Medir longitudes y deformaciones de eslingas | Equipo estándar |
| Guantes de trabajo | Protección del inspector contra superficies ásperas | Equipo de protección |
| Gafas de seguridad | Protección ocular contra partículas | Equipo de protección |
| Imán de neodimio | Detectar corrosión bajo capas de pintura/óxido | Equipo estándar |
| Cámara o móvil | Documentar estado y defectos (prueba legal) | Disponible |
| Formularios de inspección | Registro estandarizado de hallazgos | Disponible (digital) |
| Etiquetas de rechazo | Marcar cables defectuosos «No usar» | Equipo estándar |
| Lubricante industrial | Mantenimiento preventivo de cadenas | Consumible recomendado |
Todas estas herramientas son necesarias para llevar a cabo inspecciones efectivas y documentadas según normativa europea.

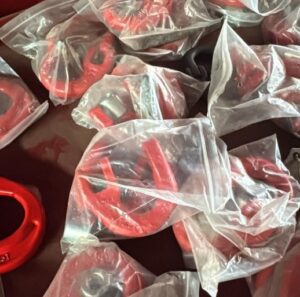

Mantenimiento Preventivo: Procedimientos Clave
Lubricación Regular
Para cadenas:
- Aplicar lubricante industrial cada 3-6 meses
- En ambientes corrosivos (marino): cada mes
- Usar lubricantes específicos para cables de acero (NO grasa común)
Para ganchos y grilletes:
- Lubricar puntos de pivote y articulaciones
- Cada 6-12 meses según uso
- Limpiar previamente para remover polvo/óxido
Limpieza Periódica
- Remover polvo, suciedad y residuos químicos
- En ambientes marinos: limpiar regularmente para remover sal
- Secar completamente después de limpiar con agua
- Previene corrosión acelerada
Pruebas de Carga Periódicas
En aplicaciones críticas (grúas portuarias, construcción de altura):
- Realizar prueba de carga cada 1-2 años
- Llevar cable a 75-100% de su capacidad nominal
- Observar comportamiento: debe ser elástico y recuperar forma
- Si queda deformado: RETIRAR inmediatamente
Sistema de Documentación: Requisitos Legales
Por cada cable/eslinga debes mantener una carpeta con:
- 📄 Certificado original de compra (factura)
- 📄 Declaración de Conformidad CE (original del fabricante)
- 📄 Ficha técnica completa con especificaciones
- 📄 Ensayos de resistencia iniciales de lote
- 📄 Fotografía del marcado CE en el producto
- 📄 Registro de inspecciones visuales (diarias/mensuales) con fechas y responsable
- 📄 Informe anual de revisión técnica (sellado por laboratorio acreditado)
- 📄 Registro de cualquier reparación, mantenimiento o intervención
- 📄 Fotografías periódicas del estado del cable (cada 6 meses)
- 📄 Fecha planificada de retiro (máximo 10 años desde compra)
Tiempo de conservación: Mínimo 5 años después del retiro del servicio
Utilidad: Esta documentación es tu defensa legal ante:
- Inspecciones de autoridades laborales
- Auditorías de seguros
- Investigaciones tras accidentes
- Demandas por responsabilidad civil
Frecuencia de Inspección: Tabla Resumen Rápida
| Elemento | Visual Diaria | Técnica | Certificada Anual | Reemplazo Máximo |
|---|---|---|---|---|
| Cables de acero | DIARIA | Cada 3-6 meses | OBLIGATORIA | 10 años |
| Eslingas cable/cadena | DIARIA | Cada 6-12 meses | OBLIGATORIA | Según inspección |
| Cadenas | DIARIA | Cada 12 meses | OBLIGATORIA | Según inspección |
| Ganchos | DIARIA | Cada 12 meses | OBLIGATORIA | 15 años |
| Grilletes | DIARIA | Cada 12 meses | OBLIGATORIA | 15 años |
Beneficios de la Certificación y Cumplimiento Normativo
Invertir en cables y accesorios certificados conforme a normativa europea no es un gasto, sino una inversión en seguridad. Los beneficios incluyen:
- ✅ Seguridad de trabajadores: Prevención de accidentes graves y pérdida de vidas
- ✅ Cumplimiento legal: Cumplimiento obligatorio de normativa europea (EN 12385, EN 13155, EN 13414, 2006/42/CE)
- ✅ Evitar sanciones: Protección contra multas por incumplimiento normativo
- ✅ Prevención de paradas: Inspecciones regulares evitan fallos inesperados en producción
- ✅ Vida útil extendida: Mantenimiento preventivo prolonga la vida de los equipos
- ✅ Cobertura de seguros: Documentación completa asegura cobertura legal ante accidentes
- ✅ Protección legal: Registros de inspección demuestran cumplimiento ante autoridades
- ✅ Reputación corporativa: Evidencia compromiso empresarial con la seguridad industrial
Conclusión: La certificación y el mantenimiento preventivo son obligatorios según normativa europea, no opcionales. Son la única opción responsable y legal.
Conclusión: Cómo Garantizar Seguridad y Cumplimiento Legal
Seleccionar correctamente cables de acero y accesorios de elevación conforme a la normativa europea es un proceso técnico que exige conocimiento, disciplina y control documental riguroso.
Resumen de Acciones Clave
✅ En la Compra:
- Verifica en normas aplicables (EN 12385, EN 13155, EN 13414, 2006/42/CE)
- Exige Declaración de Conformidad CE original
- Solicita ensayos de resistencia documentados
- Confirma marcado CE grabado en el producto
- Calcula factor de seguridad 4-6 según carga
✅ En el Uso:
- Inspección visual diaria antes de cada operación
- Revisión técnica anual por especialista acreditado
- Mantén documentación completa de todas las revisiones
- Retira inmediatamente cualquier cable con defectos
- No improvises reparaciones; reemplaza siempre
✅ En la Documentación:
- Archivo centralizado con Declaraciones de Conformidad
- Registro de inspecciones visuales y técnicas
- Ensayos periódicos guardados en original
- Histórico de cada cable/eslinga durante su vida útil
- Plan de mantenimiento formalizado por escrito
Beneficios de Cumplir Normativa
✨ Seguridad: Previene accidentes laborales graves y posibles muertes
✨ Legalidad: Protege a la empresa ante inspecciones de autoridades y auditorías
✨ Económico: Evita multas (hasta €50.000), paradas de producción y daños
✨ Reputación: Demuestra compromiso con calidad y seguridad industrial
✨ Responsabilidad Civil: Los seguros cubren adecuadamente en caso de accidente
